Термопривод для проветривания теплиц

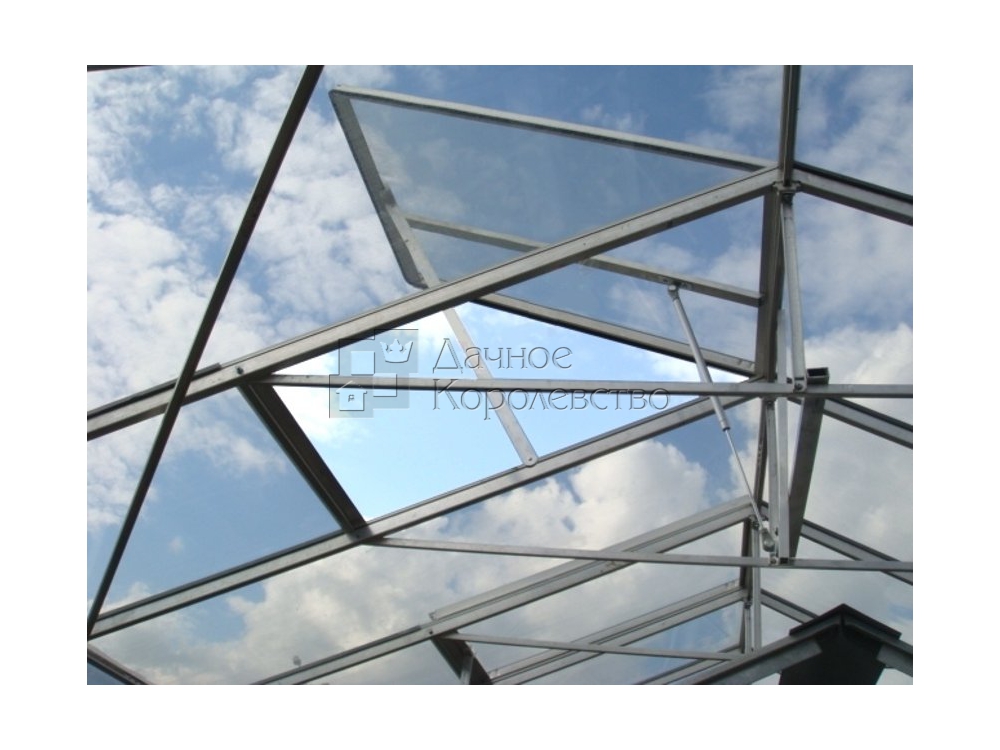

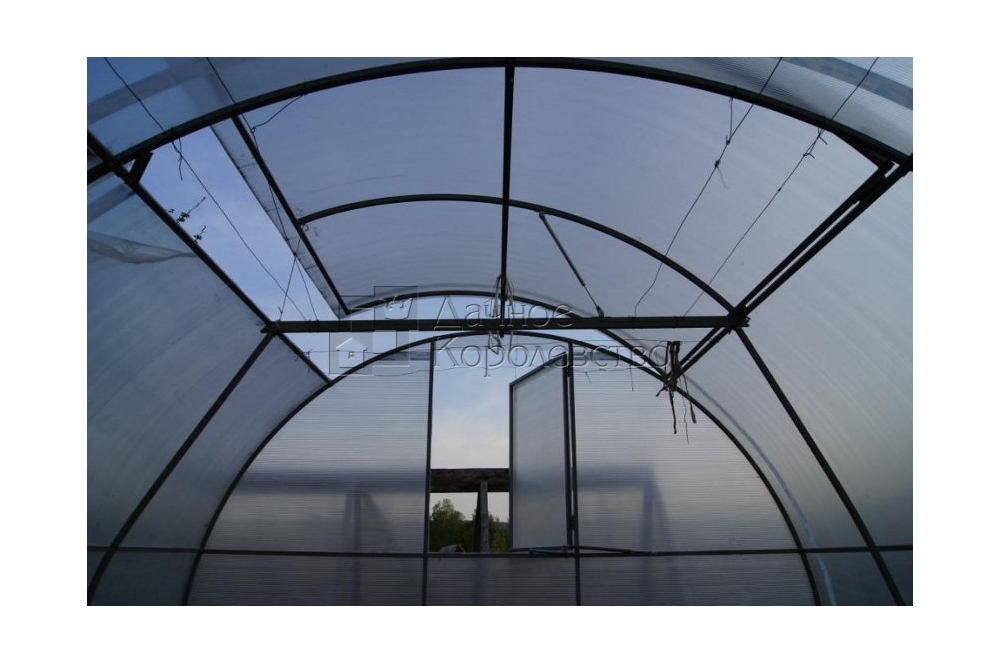

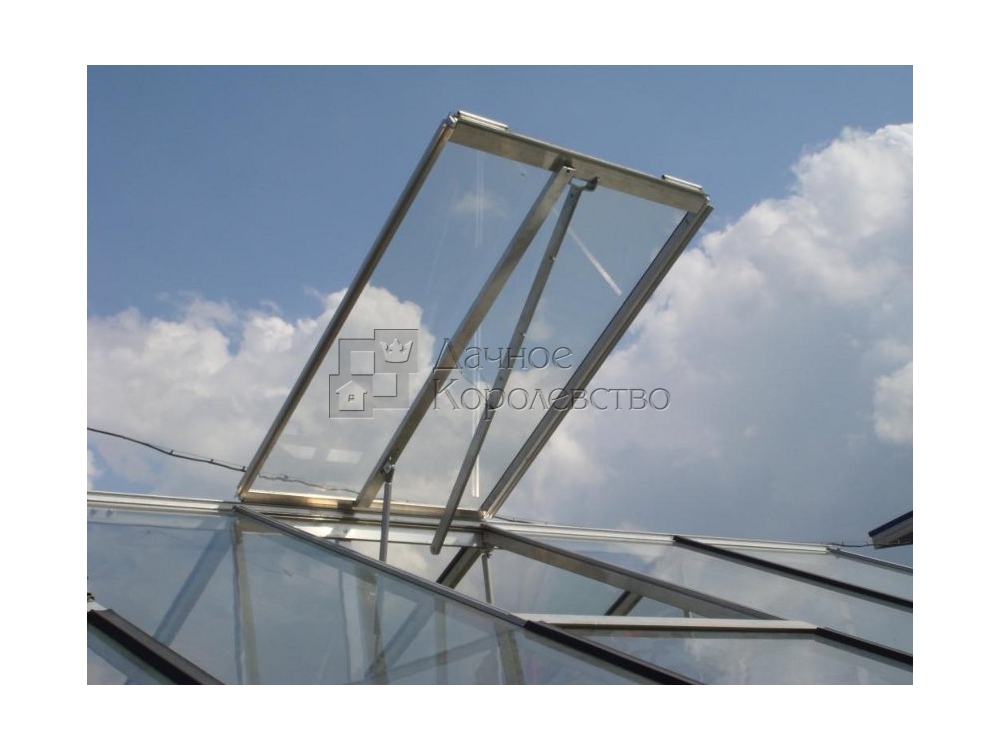

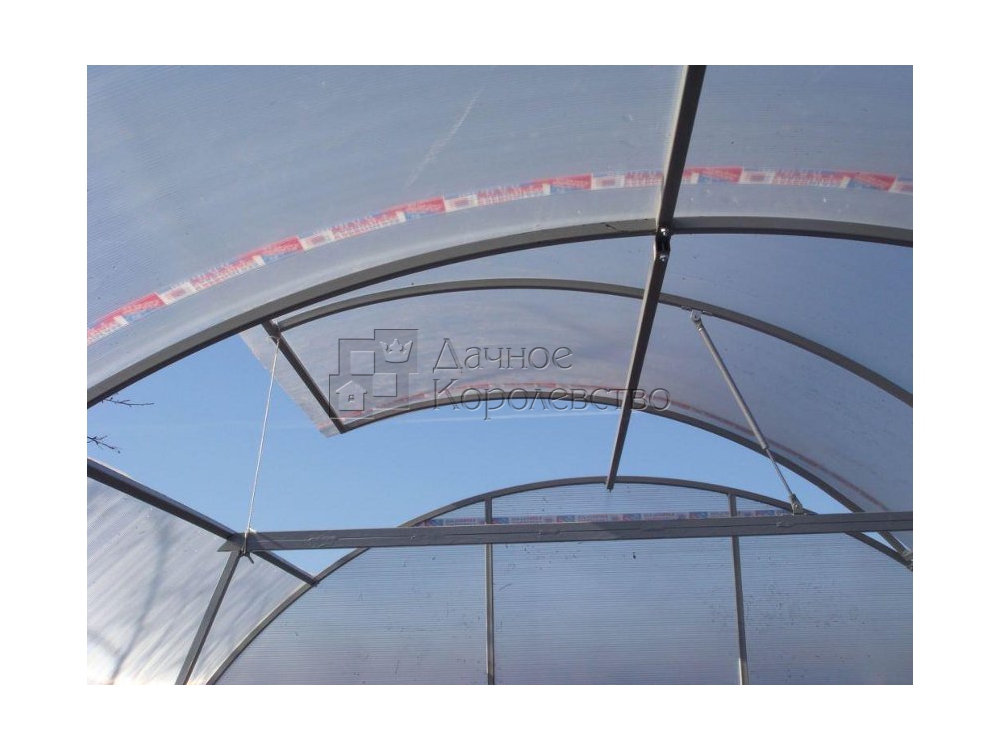

устанавливается как на торцевую форточку, так и форточку на крыше
2 000 руб.
Термопривод — устройство автоматического проветривания теплиц, лоджий, балконов, мансард. Термопривод предназначен для управления потолочной поднимаемой рамой, распашным окном, форточкой, входной дверью.
Работа термопривода основана на изменении объема легкоплавкого воска при плавлении (кристаллизации). При температуре выше +23оС плавящийся воск увеличивает объем камеры, выталкивая шток, открывает окно или дверь. При температуре ниже +23оС кристаллизирующийся воск уменьшает занимаемый обьем камеры, позволяет штоку переместиться в рабочую камеру, закрывая окно или дверь.
Закрытие поднимаемого окна может осуществляться за счет собственного веса окна, не превышая нагрузку на привод 10кгс.
В комплект изделия входит закрывающая газовая пружина, исключающая "хлопанье". Для удобства установки термопривода прилагается кронштейн, позволяющий легко установить термопривод и возвратную газовую пружину на любую дверь, окно, раму.
Установка:
1. Перед установкой термопривода убедитесь, что дверь, окно, рама легко открывается с усилием на кроштейн мнее 5кгс.
2. Определите в верхней части открываемой конструкции место установки кронштейна, которое обеспечивает перемещение опоры (соответственно штока на 85-95 мм, при открытии окна, двери.
3. При полном открытии окна, элементы не должны соприкасаться с элементами рамы.
4. Закрепите кронштейн двумя прилагаемыми саморезами.
5. Закрепите опорный кронштейн термопривода двумя саморезами на раме или на стене, обеспечив при полном открытии двери, окна расстояние 460 мм между центрами опор термопривода. Термопривод расположен со стороны, противоположный окну, двери и его усилие направлено на открывание.
6. Закрепите опорный кронштейн закрывающей пружины на раме или стене, обеспечив при полном открытием окна, двери расстояние 160 мм между центрами опор закрывающей пружины. Закрывающая пружина расположена со стороны окна, двери и ее усилие направлено на закрывание.
7. Закрепите фиксаторы на термопривод и на закрывающую пружину.
8. Термопривод и возвратную пружину для стекания конденсата лучше расположить хромированным штоком ниже.
9. Сильным нажатием защелкните фиксаторы термопривода и закрывающей пружины на кронштейнах.
10. При необходимости, для снятия фиксатора с опоры, нужно на 2-3 мм приподнять штопорную пружину на фиксаторе.
Технические характеристики:
Минимальная длина термопривода (между опор) — 340 мм
Максимальная длина термопривода (между опр) — 440 мм
Температура полного открытия — +25оС
Температура полного закрытия — +21оС
Температура эксплуатации — от -40оС до +60оС
Производитель гарантирует 10 лет безотказной работы изделия, при соблюдении условий эксплуатации.
